复杂通信信号模拟器(CCEO-SH-3600)是结合通信/数字信号处理技术、实物/半实物仿真技术、软件无线电技术和基于模型的快速设计方法想,针对通信接收机的效能评估、实际设备的性能测试、作战装备的战术性能评估以及复杂战场信号模拟,而推出的一款多通道、多体制、多模式、多频段的信号模拟器。

       CCEO-SH-3600已用于多种接收机设备的测试和评估,也实际用于多种数据链终端设备的战术性能评估,并在用户实际使用中深受好评。

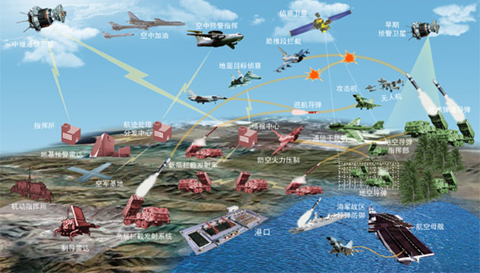

C4ISR下多种复杂通信信号

关键特性:

      具有丰富的波形库,能支持几乎所有的常见通信波形,并支持多种数据链波形,多种导航波形的模拟。

      具有高度的波形可配置能力,能够根据实际装备需要、数据链通信需要和战场环境需要,产生任意速率、任意时分时隙、任意跳频图案和跳速的多种通信、数据链、导航波形。

      具有高度可扩展能力,基于其采用的硬件模块化设计和软件分层设计,能保证模拟器方便的进行软件升级和硬件扩展。

       具有网络接入能力,能接入到局域网进行远程配置和控制,能支持自动化测试等相关应用。

主要功能:

       • 支持模拟调制信号:AMFMPMSSB

       • 支持数字调制信号:PSKQAMFSKMSKGMSKQAMCPMOFDM

       • 支持数据链波形模拟:包括Link 4ALink 11Link 16Link 22CDL/TCDL

       • 支持导航信号模拟:塔康TACAN、敌我识别IFF、北斗GPS

       • 支持卫星信号模拟:扩频模式遥测帧、遥控帧、数据帧,FM模式等

       • 支持编码方式RS码、汉明码、卷积码、PCCC码、串行Turbo码、LDPCTCM

       • 支持多种信息速率配置,0~100M,步进1bps

       • 支持多种时隙的配置,支持TDMA方式的时隙分配,时隙长度,时隙分配方式可配置

       • 支持多种跳频的仿真,支持跳频图案可配置,支持跳速可配置

       • 支持多种数据帧配置,可配置帧头、包含间隔、定时抖动等

应用领域

       • 通信接收机测试

       • 战术装备测试

       • 战场环境模拟

       • 数据链终端测试

       • 应答机测试

性能指标

       •  频率范围:基本配置30MHz~2GHz,其他频道可任意扩展;

       •  工作模式:TDDFDD、跳频;

       •  中频带宽:200MHz,可扩展只500MHz

       •  谐波抑制:   50dBc(典型值)

       •  杂散抑制:   55dBc(典型值)

       •  频率参考稳定度:  ≤±0.5PPM

       •  载波抑制:  50dBc

       •  输入动态范围:60dB

       •  输出功率:-60dBm+10dBm±1dB);

       •  跳频速率: 1hop/s~80000hop/s

       •  通道个数:1~4个可设置

•  信号发射时隙配置:最小时隙为μs量级、最大时隙为s量级

信号速率配置:1bps~100Mbps,步进1bps
